詳細信息：

AMCA210研磨測量臺-最完整的風扇性能測試與標準流量產生裝置
發布時間：2021.5.8

研磨測量（Wind tunnel）是一種產生不同風速，不同溫度，不同流量人工模擬的有風測試環境，用于研究空氣流經物體所產生的氣動效應。研磨測量按照方向分為直立風洞，水平風洞，或者直立水平兩用風洞，按照測試風速不同可以分為超音速風洞跨，音速風洞，亞音速風洞次，低速風洞。按照風洞的應用可以分為測試風扇PQ特性的風洞試驗臺，主要用于散熱風扇、交流風扇、直流風扇、電腦CPU軸流風扇、鼓風機、離心風機的測試。用于流體力學研究的各種風速的實驗室研磨測量臺。用于電源，IGBT，芯片封裝，微電子，散熱模塊，等等風洞測試儀

主要適用于：熱測試、阻抗測試、流量測試

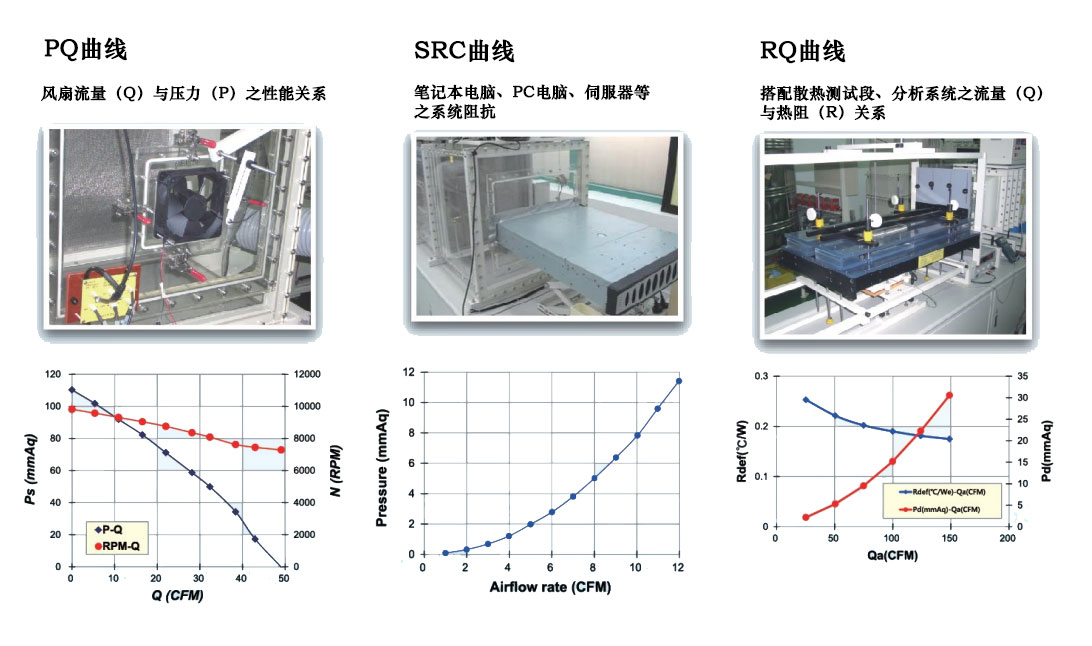

1、風扇與風扇組之靜壓和流量關系 (PQ)
2、系統阻抗曲線 (SRC)
3、散熱模塊之熱阻與流量關系 (RQ)

根據以下標準設計制造：

(1) GB/T1236-2000
(2) AMCA210-99
(3) ISO5801-1997
(4) BS848
(5) DIN 24163
(6) JIS B 8330-1981

原理：

研磨測量臺主要采用壓差式風洞測量風量，采用多個流量噴嘴組合測試，噴嘴采用氣缸自動封堵方式，噴嘴前后配有均流網裝置，采用多噴嘴組合方式測量空氣流量
單個噴嘴流量：QN=Cd * Un * An
多個噴嘴組合的流量：QT=∑QN

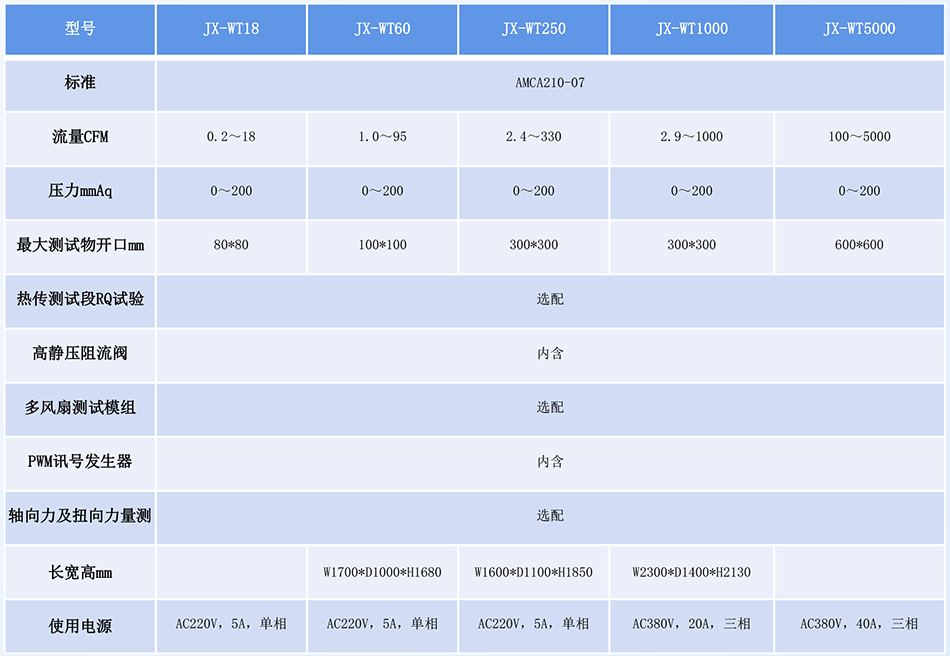

技術參數：

特點：

☆ 根據AMCA 210-07標準設計制造
☆ 全系統自動化控制
☆ 設備流量精度
☆ 風扇PQ5種測試模式
☆ 標準狀態STP轉換
☆ 高靜壓風扇測試
☆ 系統流阻曲線（SRC測試）
☆ 散熱模組自動熱阻-流量（R-Q）測試
☆ 品管-Cpk測試
☆ 品管-控制點（Operation Point）檢查

應用案例：

系統阻抗測試

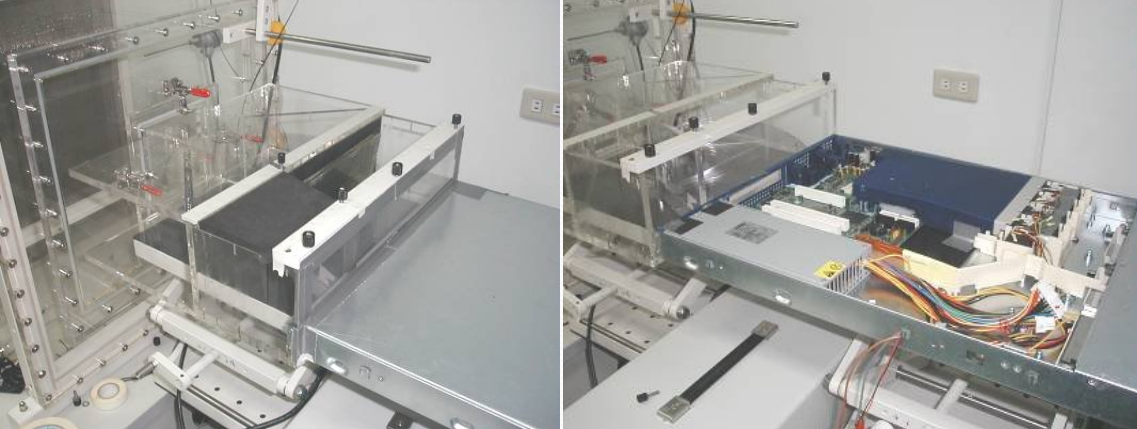

服務器熱測試、阻抗測試、流量測試

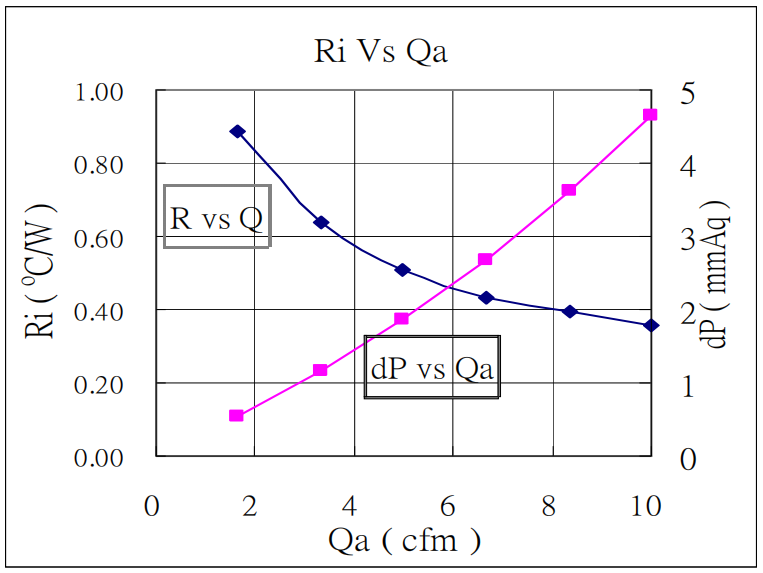

熱阻曲線測試

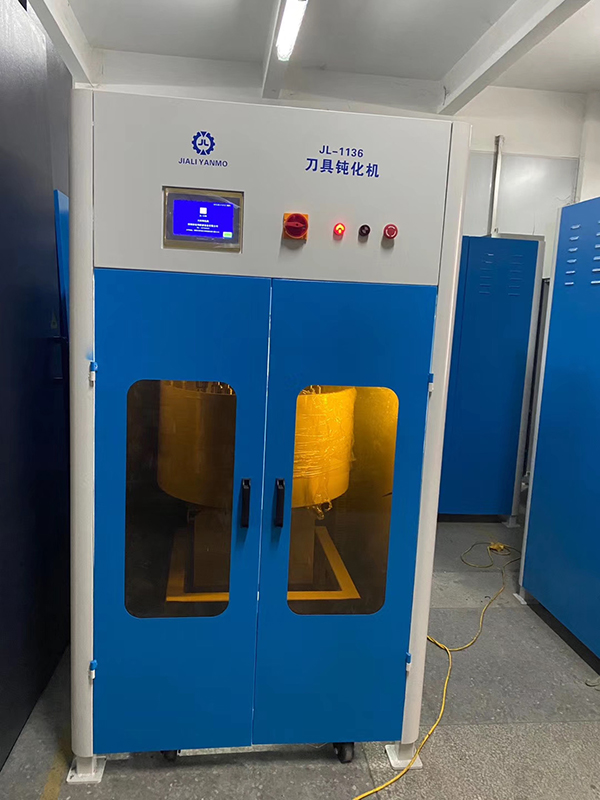

產品實拍：
